Como conectar 2 switch por medio de fibra optica.
La mayoría de los switches hoy en día cuentan con puertos SFP (small form-factor pluggable transceptor) en donde se puede introducir un mini transceptor.
Estos transceptores pueden ser localizados como mini-gbic y los mas comunes son con entradas LC a 1gbps. Quiere decir que estaríamos uniendo en una estructura muy sencilla nuestros switch utilizando 1 par de gbics (uno por switch) a una velocidad real de 1gbps. Aunque abundan los de 1gbps y su precio comercial ronda los $50 dolares en adelante en México, cada vez hay mas necesidad de unirlos con mini-gbics de 10gbps que cuestan mas del doble en adelante.

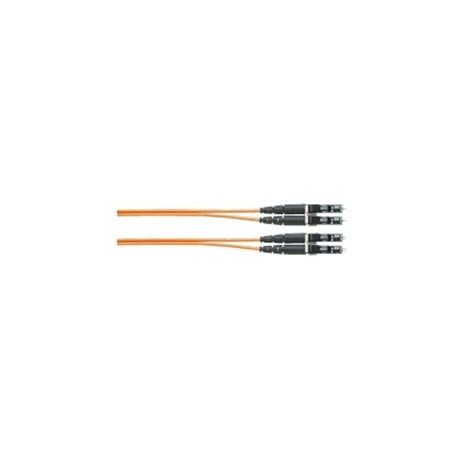

Si contamos con nuestros 2 switch en un rack, lo cual sería mas adecuado para esta breve explicación, necesitamos tener los mini-gbic introducidos en ambos switch y de esta manera solo restará el medio para conectarlos. Para eso necesitaremos un jumper de fibra óptica compatible con los mini-gbics que estamos utilizando.
La finalidad de unirlos por fibra óptica es contar con mejores y mas grandes transferencias de datos, también igual de importante es que no estamos limitados a los 100 metros que el cobre por norma nos da. De esta manera podemos unir lugares de 500 metros o kilometros dependiendo el tipo de fibra a utilizar.
Como nota importante, los mini-gbics deben ser iguales en ambos switches y revisar compatibilidad entre fibra, tipos de conectores, etc.
Hola, muchas gracias por la informacion, quisiera perguntarle lo siguiente: tengo un switch con un modulo con las siguientes caracteristicas: 1.25G, Multi-mode, LC interface, Up to 550m distance y deseo conectarlo a un router con un modulo con las siguientes caracteristicas: 1.25G, 1310nm Dual LC connector, 20km, SM, DDMI. Esto es posible? debo comprar tambien un patchcord de fibra LC-LC? saludos!
Hola buenas tardes. No sería posible lograr su conexión por 2 razones. La primera es que siempre o casi siempre deben ser los módulos exactamente iguales en ambos lados. La segunda es que usted cuenta con uno monomodo y otro multimodo, los diámetros del núcleo cambian. Por lo mismo no funcionará, le recomiendo el par igual en ambos lados. Si su recorrido de fibra es de 500 mts o menos puede utilizar en ambos lados el multimodo que ya tiene y solo adquiere uno, si su distancia es de mas de 500 podría conseguir el otro SM (singlemode, monomodo)que le dará hasta 20KM. Dependiendo en su país podrá conseguir los jumpers adecuados una vez que haya resuelto la parte de que gbics utilizar. Si se encuentra en México le podemos cotizar en la CDMX al tel 63916344. Espero haya resuelto sus dudas. Saludos.
Una consulta, y solo se conectan ?, no hay necesidad de configurar el puerto en los switch ???, porque yo tengo dos Switch marca TP-LINK TL-SG3424, con sus mini-gbic de la misma marca y los conecto y me bota la red
Hola, en efecto ese switch es administrable. No sé si ya tenga algunas directivas puestas, tendrías que checarlo o volverlo a valores de fabrica. En teoría solo deberías conectarlos y funcionan, sino tendrás que vincularlos por MAC o alguna directiva que vayas a utilizar. Si se te complica cambia a switches no administrables L2, capa2.
Saludos.
Buenas tardes, me interesa conectar dos Switches cisco SG220-50 por fibra, los switches son iguales, me podía orientar que transceptores y jumpers debo usar
gracias!
Hola, para conectarlos los mini gbics que debes utilizar de preferencia que sean CISCO, son muy costosos algunos modelos, así que puedes utilizar marcas genericas que sean digan compatibles con CISCO. Pero es forzoso saber que tipo de fibra tienes y la distancia de fibra entre ambos switches, de preferencia modelo de la fibra. Ya con eso sabremos que mini gibics y jumpers utilizar.
Saludos.
Buenas: Tengo un Tp-Link T1600G-28PS tiene 4 SFP. Puedo conectar una fibra monomodo a 700mts desde este switch, y en la otra punta colocar un conversor de media tp-link 10/100/1000M HL-2011-SFP? o conectar en la otra punta otro switch Tp-Link T1600G-28PS? Gracias
Sí es posible, pero por esa distancia yo me iría por fibra multimodo y utilizar en cada lado los puertos SFP con los mismos minigbics. Saludos
para 80 camaras con la fo sm podría tener problemas?
Hola, dependerá de que cámaras sean y el ancho de banda que ocupen, lo cual así mismo dependerá de la calidad de imagen y su códec. Pero hasta con 1gbps sea single o multimode no debería haber problema, lo mejor es que sea de 10gbps pero con 1gbps funcionaría. Saludos
Hola, disculpa yo tengo dos switches dell modelos: SW S3148 y SW S4112T , quisisera unirlos solo que con adaptadores que en lugar de ser fibra sea ethernet, tendría algun problema?
Hola buen día. Sí se puede, que sea en los puertos de hasta la orilla, son los de uplink. Por lo regular son los más rápidos. Saludos.
Tengo un switch 3COM 2928 SFP PLUS y al otro extremo 200 mts tengo otro switch GSW-4876 Level ONE, Tendria que utilizar 1 mini transceptor LC 1gbps en cada extremo, y fibra monomodo, no se si por diferente marca de los 2 switch tendria algun problema, Ernesto Barbosa de Bogota Colombia Saludos.
Hola, si utilizas el mismo modelo de minigbic en ambos extremos, no deberías tener problema. El puerto SFP es un puerto de red normal, lo que hace la diferencia es lo que pongas en ese puerto. Pero si ambos son del mismo modelo y son compatibles con tu fibra, no debes tener problema. Saludos.
Hola Buenas. Quiero poner 10 camaras ip y conectarlas a 2 Switchs DAHUA 10 puertos con 8 puertos PoE, y de ahí a una distacia de 300mts a un Switch Dahua PFS5424-24T Gestionable (L2+) en el centro de control para verlas. Utilizare multimodo. Soy nuevo en esto y tengo dudas. Mis preguntas son:
Que tipo de SFP utilizo?
que tipo de conector en la fibra? LC?
que pasos seguirias para realiza la instalacion?
Muchas Gracias
Hola. Se ve interesante tu proyecto, me da gusto que estés iniciando en todo esto. El
Tipo de conector casi no importa, pero a mi se me hace más sencillo trabajar con el LC, en el sfp pondría un minigbic multimodo, con potencia acorde de la distancia. Seguramente tendrás más dudas, escribiré a tu email para poder apoyarte y después podrás decirnos cómo quedó tu instalación. Saludos
Hola tengo un SW SF 300-24P y el otro lado sg300-52p, tengo unos mini-gbic de la marca CISCO MGBSX1 para ambos pero tengo problemas a la hora de conectarlos sera por el modelo de lo mini-gbic?
